É um sistema relativamente simples, possuindo motor elétrico e diafragma, válvulas direcionadoras e placas eletrônicas em seu interior, além do compartimento do filtro, popularmente chamado de copo. Os principais elementos e conexões externas são:
Placas eletrônicas de controle da DCU;
Conexões elétricas com a Dosadora;
Conexões elétricas com o módulo MR – Motor;
Compartimento do motor elétrico e bomba de diafragma;
Entrada de ARLA do reservatório – linha de sucção;
Saída de ARLA para a dosadora – linha de pressão;
“Copo” dos elementos de filtragem.

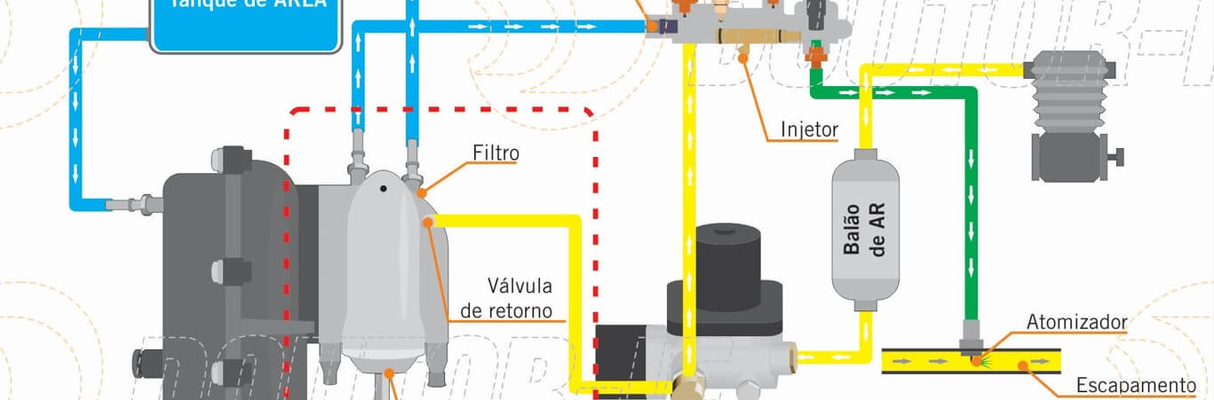

O sistema conta também com um dosador externo, como ocorre também nos demais sistemas. É necessário conectar tais elementos para uma simulação e validação em bancada para que as pressões sejam geradas e mantidas. A sequência básica de operações envolve a unidade de bombeamento succionar o reagente do reservatório, através do sensor de nível com um duto de sucção, e gerar pressão no sistema. A pressão é gerada e encaminhada para a dosadora do sistema. Diferente de outros sistemas, o retorno do reagente ocorre através do dosador. Há um duto de retorno para o reservatório direto no dosador. Sendo assim, no sistema Bluetec fase 2 todos esses elementos devem atuar em conjunto para que haja a geração de pressão necessária.
